Envoy 请求生命周期与静态代理配置教程

适用范围

本文基于 Envoy v1.39.0 官方文档的 Life of a Request、快速开始、HTTP 路由、Admin、xDS 和访问日志文档，说明 Envoy 作为 HTTP 反向代理时的核心模型、静态配置方式、请求处理流程和排障入口。

示例目标：

本地启动一个后端 HTTP 服务。
Envoy 监听 10000 端口。
Envoy 将所有 HTTP 请求转发到 backend:80。
Envoy Admin 监听 9901 端口，用于查看运行时配置和指标。

核心术语

downstream：连接到 Envoy 的一侧。对于边缘代理，通常是外部客户端；对于 sidecar，可能是本地应用或服务网格内的其他代理。

upstream：Envoy 转发请求的目标端。通常是业务服务实例。

listener：绑定 IP 和端口，接收 TCP 连接或 UDP 数据报。一个 Envoy 进程可以有多个 listener。

filter chain：Envoy 的处理管线。listener filter 处理连接元数据，network filter 处理 L3/L4 字节流，HTTP filter 处理 HTTP 请求/响应流。

HTTP connection manager：HTTP 代理场景中的核心 network filter，负责协议编解码、路由匹配、HTTP filter chain 管理、访问日志、统计指标和本地响应。

route：HTTP 请求到 upstream cluster 的匹配规则。典型匹配条件包括 :authority、path、prefix、header、query parameter。

cluster：Envoy 中的上游服务抽象。cluster 内包含一组 endpoint、负载均衡策略、连接池、健康检查、熔断、异常点剔除和上游 TLS 等配置。

endpoint：cluster 中的具体网络地址，例如 10.0.1.10:8080。

xDS：Envoy 动态配置 API 的统称。LDS 管理 listener，RDS 管理 route，CDS 管理 cluster，EDS 管理 endpoint，SDS 管理证书和密钥。

请求处理模型

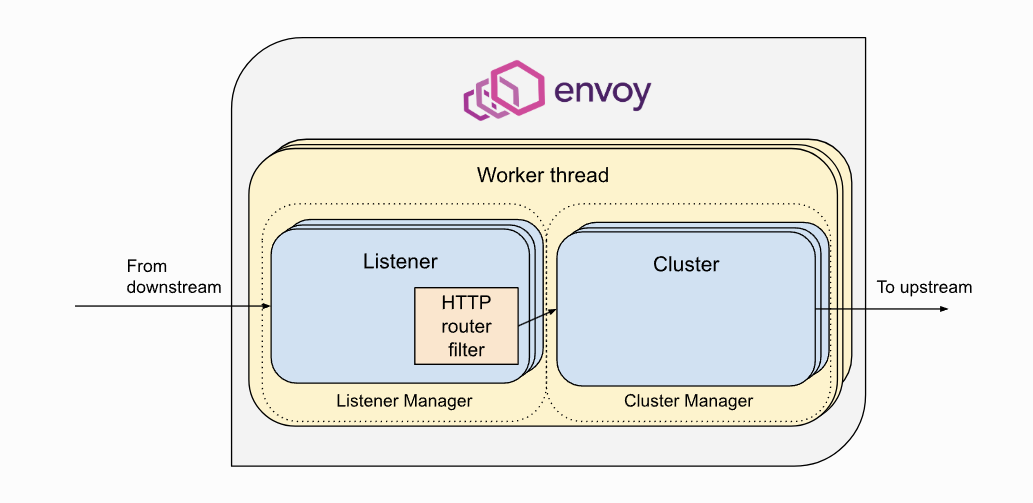

HTTP 请求进入 Envoy 后，数据路径可以拆成两个子系统：

listener subsystem：处理 downstream 连接、下游协议编解码、HTTP filter chain、响应回写。
cluster subsystem：处理 upstream cluster 选择、endpoint 选择、连接池、负载均衡、健康状态和熔断。

两者通过 envoy.filters.http.router 连接。router filter 在 HTTP filter chain 末尾执行路由选择，并向 cluster manager 获取上游连接池。

envoy-1

典型 HTTP 请求路径：

TEXT

downstream client
  -> listener accept
  -> listener filters
  -> filter chain match
  -> transport socket
  -> network filters
  -> HTTP connection manager
  -> HTTP codec
  -> downstream HTTP filters
  -> router filter
  -> cluster manager
  -> load balancer
  -> upstream connection pool
  -> upstream HTTP codec
  -> upstream endpoint

响应路径按 HTTP filter 和 network filter 的反向顺序返回：

TEXT

upstream endpoint
  -> upstream HTTP codec
  -> router filter
  -> downstream HTTP filters, reverse order
  -> HTTP connection manager
  -> network filters, reverse order
  -> transport socket
  -> downstream client

线程与连接生命周期

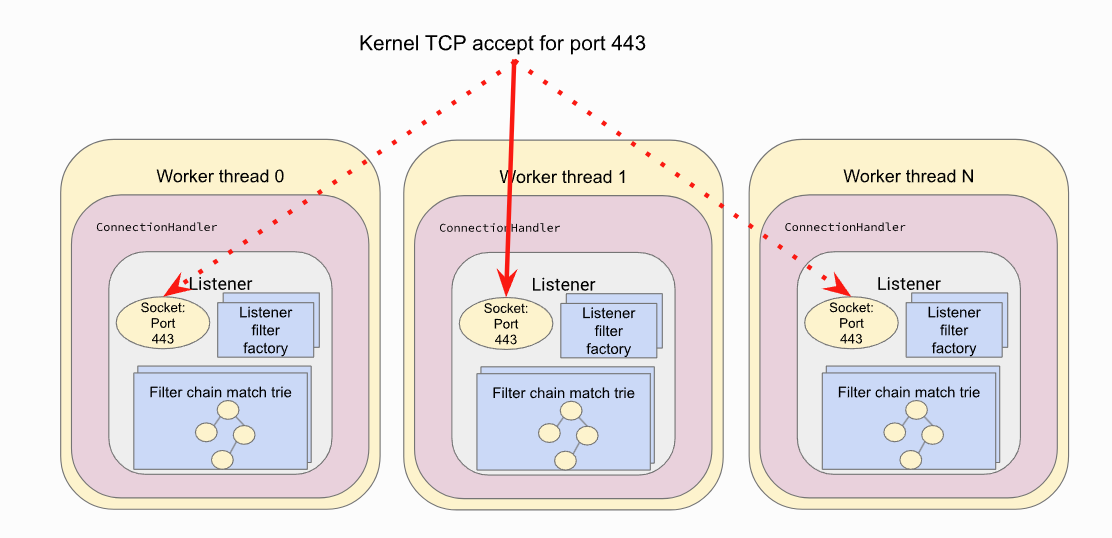

Envoy 主线程负责进程生命周期、配置加载、统计刷新等控制面工作。worker 线程处理请求数据面。一个 downstream TCP 连接在生命周期内固定由一个 worker 线程处理，同一连接上的 HTTP/2 或 HTTP/3 多路复用 stream 也归属该 worker。

每个 worker 维护自己的 listener 实例和 upstream connection pool。worker 之间尽量不共享请求态数据，这使 Envoy 可以按 CPU 核心数扩展。

listener 有三个关键状态：

warming：等待依赖配置就绪，例如 RDS route、SDS secret、cluster 初始化。
active：已绑定监听地址，可以接收新连接。
draining：不再接收新连接，已有连接在 drain 时间内继续处理。

envoy-2

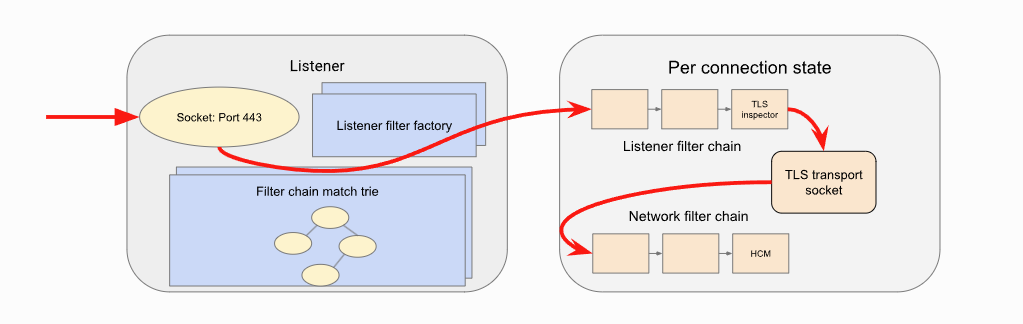

Filter Chain 执行顺序

envoy-3

Listener Filter

listener filter 在连接刚被 accept 后执行，用于提取连接级元数据。典型例子是 envoy.filters.listener.tls_inspector，它可以在 TLS 握手早期提取 SNI 和 ALPN，供 filter chain match 使用。

如果 listener 有多个 filter_chains，Envoy 会根据目标地址、SNI、ALPN、源端口等条件选择最匹配的 filter chain。没有匹配项时，如果配置了 default_filter_chain，使用默认链；否则关闭连接。

Transport Socket

transport socket 负责连接上的传输层封装。明文 HTTP 可以不配置 TLS transport socket；HTTPS/mTLS 需要配置 downstream 或 upstream TLS context。

在 downstream TLS 场景中，transport socket 先完成 TLS 握手和解密，再把明文字节交给 network filter chain。upstream TLS 场景中，Envoy 在向上游写出前完成加密。

Network Filter

envoy-4

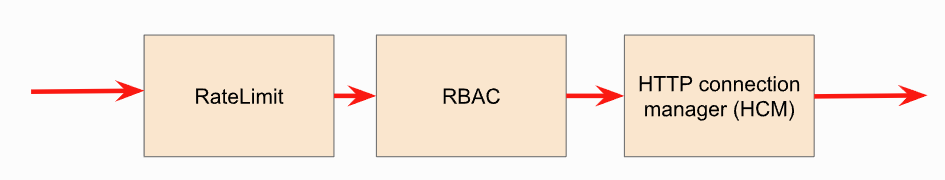

network filter 处理连接级字节流。HTTP 代理中最关键的是：

TEXT

envoy.filters.network.http_connection_manager

HTTP connection manager 创建 HTTP codec，将 HTTP/1.1、HTTP/2、HTTP/3 的协议细节抽象成请求/响应的 headers、body、trailers。

HTTP Filter

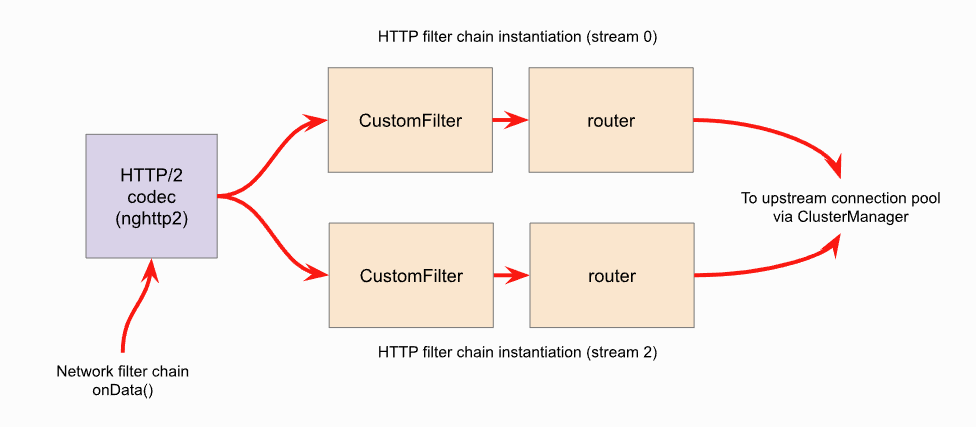

HTTP filter 按 stream 维度执行，不直接处理 TCP 字节。请求路径执行 decoder filter，响应路径执行 encoder filter，decoder/encoder filter 两边都会执行。

envoy-5

HTTP filter chain 的最后一个 filter 通常是：

TEXT

envoy.filters.http.router

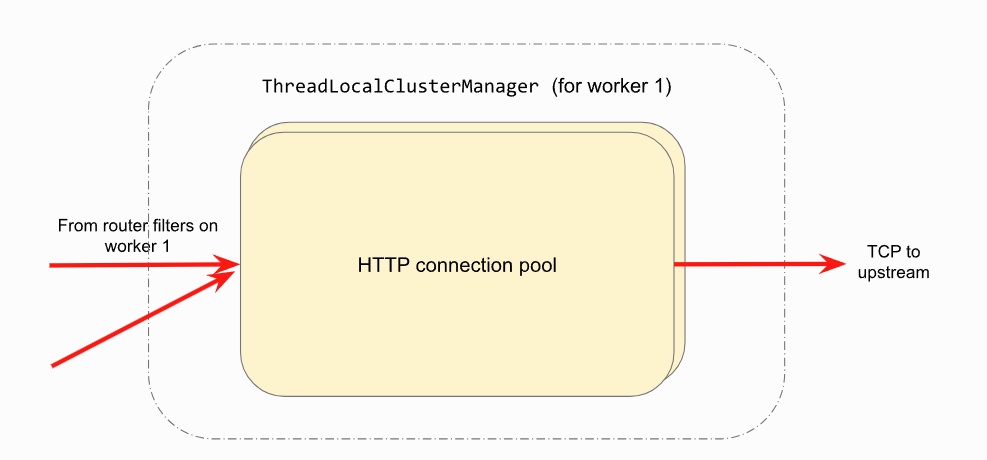

router filter 执行以下操作：

固定当前 route 匹配结果。
获取 route 指向的 cluster 名称。
向 cluster manager 请求 HTTP connection pool。
为请求创建 upstream stream。
执行 timeout、retry、shadow、hedge 等路由策略。

HTTP filter 可以修改请求头并触发 route cache 重新计算。进入 router filter 后，route 选择被最终确定。

envoy-6

最小静态代理配置

以下配置使用完全静态资源：listener、route、cluster、endpoint 都写在 bootstrap 文件中。

envoy.yaml：

YAML

admin:
  address:
    socket_address:
      address: 0.0.0.0
      port_value: 9901

static_resources:
  listeners:
  - name: listener_http
    address:
      socket_address:
        address: 0.0.0.0
        port_value: 10000
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: ingress_http
          normalize_path: true
          merge_slashes: true
          access_log:
          - name: envoy.access_loggers.stdout
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.access_loggers.stream.v3.StdoutAccessLog
              log_format:
                text_format_source:
                  inline_string: "[%START_TIME%] \"%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%\" %RESPONSE_CODE% %RESPONSE_FLAGS% %RESPONSE_CODE_DETAILS% %DURATION% \"%REQ(X-REQUEST-ID)%\" \"%UPSTREAM_HOST%\"\n"
          route_config:
            name: local_route
            virtual_hosts:
            - name: backend_service
              domains:
              - "*"
              routes:
              - match:
                  prefix: "/"
                route:
                  cluster: backend
                  timeout: 5s
                  retry_policy:
                    retry_on: 5xx,connect-failure,refused-stream
                    num_retries: 2
                    per_try_timeout: 2s
          http_filters:
          - name: envoy.filters.http.router
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router

  clusters:
  - name: backend
    type: STRICT_DNS
    connect_timeout: 0.25s
    lb_policy: ROUND_ROBIN
    dns_lookup_family: V4_ONLY
    load_assignment:
      cluster_name: backend
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: backend
                port_value: 80
    circuit_breakers:
      thresholds:
      - priority: DEFAULT
        max_connections: 1024
        max_pending_requests: 1024
        max_requests: 2048
        max_retries: 3
    outlier_detection:
      consecutive_5xx: 5
      interval: 10s
      base_ejection_time: 30s
      max_ejection_percent: 50

配置结构：

admin：开启 Admin 监听端口。
static_resources.listeners：定义 downstream 入口。
filter_chains.filters：把 HTTP connection manager 挂到 listener。
route_config.virtual_hosts：按 host 或 :authority 选择虚拟主机。
routes：按 path/prefix/header 等条件选择 route。
route.cluster：将请求交给指定 cluster。
clusters：定义 upstream 服务、服务发现方式、连接超时、负载均衡、endpoint、熔断和异常点剔除。

使用 Docker Compose 运行

目录结构：

TEXT

envoy-demo/
  docker-compose.yaml
  envoy.yaml
  html/
    index.html

docker-compose.yaml：

YAML

services:
  backend:
    image: nginx:1.27-alpine
    volumes:
    - ./html:/usr/share/nginx/html:ro

  envoy:
    image: envoyproxy/envoy:v1.39.0
    ports:
    - "10000:10000"
    - "9901:9901"
    volumes:
    - ./envoy.yaml:/etc/envoy/envoy.yaml:ro

创建测试页面：

BASH

mkdir -p envoy-demo/html
cd envoy-demo
printf 'backend ok\n' > html/index.html

把上面的 envoy.yaml 和 docker-compose.yaml 放入 envoy-demo/。

校验配置：

BASH

docker compose run --rm envoy --mode validate -c /etc/envoy/envoy.yaml

启动：

BASH

docker compose up -d

请求代理入口：

BASH

curl -v http://localhost:10000/

预期返回：

TEXT

backend ok

查看 Envoy 访问日志：

BASH

docker compose logs -f envoy

成功请求的 RESPONSE_FLAGS 通常为 -，RESPONSE_CODE_DETAILS 通常为 via_upstream，UPSTREAM_HOST 为被选中的 backend endpoint。

请求如何映射到配置

一次 curl http://localhost:10000/ 的配置映射如下：

TCP 连接进入 listener_http，监听地址是 0.0.0.0:10000。
当前 listener 只有一个 filter chain，因此直接选择该链。
当前 filter chain 只有 envoy.filters.network.http_connection_manager。
HTTP connection manager 解码 HTTP/1.1 请求。
HCM 使用 route_config.name = local_route。
domains: ["*"] 匹配任意 Host 或 :authority。
prefix: "/" 匹配所有路径。
route 指向 cluster: backend。
cluster manager 查找名为 backend 的 cluster。
STRICT_DNS 解析 Docker Compose 服务名 backend。
ROUND_ROBIN 在健康 endpoint 中选择一个 upstream host。
router filter 通过 upstream connection pool 创建或复用连接。
响应按 filter reverse order 返回 downstream。
请求结束后写 access log、更新 stats、结束 trace span。

路由配置要点

HTTP route 先匹配 virtual host，再在 virtual host 内匹配 route。

virtual host 匹配：

YAML

virtual_hosts:
- name: api
  domains:
  - "api.example.com"
  - "api.example.com:443"

route 顺序匹配：

YAML

routes:
- match:
    prefix: "/api/v1/admin"
  route:
    cluster: admin_api
- match:
    prefix: "/api/v1"
  route:
    cluster: user_api

更具体的规则应放在前面。prefix: "/api/v1/admin" 如果放在 prefix: "/api/v1" 后面，将不会被命中。

常见 route 动作：

YAML

route:
  cluster: user_api
  timeout: 3s
  prefix_rewrite: "/"
  retry_policy:
    retry_on: 5xx,connect-failure,refused-stream
    num_retries: 2
    per_try_timeout: 1s

多 cluster 权重转发：

YAML

route:
  weighted_clusters:
    clusters:
    - name: user_api_v1
      weight: 90
    - name: user_api_v2
      weight: 10

直接返回：

YAML

direct_response:
  status: 204

重定向：

YAML

redirect:
  https_redirect: true

Cluster 配置要点

静态 endpoint：

YAML

clusters:
- name: static_api
  type: STATIC
  connect_timeout: 0.25s
  lb_policy: ROUND_ROBIN
  load_assignment:
    cluster_name: static_api
    endpoints:
    - lb_endpoints:
      - endpoint:
          address:
            socket_address:
              address: 10.0.1.10
              port_value: 8080
      - endpoint:
          address:
            socket_address:
              address: 10.0.1.11
              port_value: 8080

DNS endpoint：

YAML

clusters:
- name: dns_api
  type: STRICT_DNS
  connect_timeout: 0.25s
  lb_policy: ROUND_ROBIN
  dns_lookup_family: V4_ONLY
  load_assignment:
    cluster_name: dns_api
    endpoints:
    - lb_endpoints:
      - endpoint:
          address:
            socket_address:
              address: api.internal
              port_value: 8080

常用负载均衡策略：

ROUND_ROBIN：轮询。
LEAST_REQUEST：优先选择活跃请求更少的 host。
RANDOM：随机选择 host。
RING_HASH：一致性哈希。
MAGLEV：Maglev 哈希负载均衡。

主动健康检查示例：

YAML

health_checks:
- timeout: 1s
  interval: 5s
  unhealthy_threshold: 2
  healthy_threshold: 2
  http_health_check:
    path: /healthz

异常点剔除示例：

YAML

outlier_detection:
  consecutive_5xx: 5
  interval: 10s
  base_ejection_time: 30s
  max_ejection_percent: 50

熔断示例：

YAML

circuit_breakers:
  thresholds:
  - priority: DEFAULT
    max_connections: 1024
    max_pending_requests: 1024
    max_requests: 2048
    max_retries: 3

circuit_breakers 在 cluster 维度限制连接数、等待请求数、并发请求数和重试数。触发后，访问日志中的响应标记可用于定位资源溢出。

Admin 接口

Admin 端口用于查看运行时状态。生产环境不要把 Admin 暴露给不可信网络。推荐绑定 127.0.0.1、通过 sidecar 本地访问，或使用 allow_paths 限制可访问路径。

健康状态：

BASH

curl -s http://localhost:9901/ready

配置快照：

BASH

curl -s http://localhost:9901/config_dump

只看 listener：

BASH

curl -s 'http://localhost:9901/config_dump?resource=dynamic_listeners'

查看 cluster：

BASH

curl -s http://localhost:9901/clusters

查看 HTTP 指标：

BASH

curl -s 'http://localhost:9901/stats?filter=^http\.ingress_http'

查看 cluster 指标：

BASH

curl -s 'http://localhost:9901/stats?filter=^cluster\.backend'

常用指标：

http.<stat_prefix>.downstream_rq_total：HCM 接收的 downstream 请求总数。
http.<stat_prefix>.downstream_rq_time：downstream 请求耗时分布。
cluster.<cluster>.upstream_rq_total：发往某个 cluster 的请求总数。
cluster.<cluster>.upstream_cx_active：活跃 upstream 连接数。
cluster.<cluster>.upstream_rq_pending_active：等待连接池分配的请求数。
listener.<address>.downstream_cx_active：listener 当前活跃 downstream 连接数。

访问日志字段

示例配置输出以下字段：

TEXT

[%START_TIME%] "%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%" %RESPONSE_CODE% %RESPONSE_FLAGS% %RESPONSE_CODE_DETAILS% %DURATION% "%REQ(X-REQUEST-ID)%" "%UPSTREAM_HOST%"

字段含义：

%START_TIME%：请求开始时间。
%REQ(:METHOD)%：HTTP method。
%REQ(X-ENVOY-ORIGINAL-PATH?:PATH)%：优先打印原始路径，否则打印当前 :path。
%PROTOCOL%：HTTP 协议版本。
%RESPONSE_CODE%：响应状态码。
%RESPONSE_FLAGS%：Envoy 处理异常标记，成功时通常为 -。
%RESPONSE_CODE_DETAILS%：Envoy 内部响应原因，例如 via_upstream、route_not_found、cluster_not_found、no_healthy_upstream、upstream_per_try_timeout。
%DURATION%：请求总耗时，单位毫秒。
%REQ(X-REQUEST-ID)%：请求 ID。
%UPSTREAM_HOST%：被选中的 upstream host。

常见 RESPONSE_FLAGS：

标记	含义
`NR`	没有匹配 route，通常对应 `404`
`NC`	route 指向的 cluster 不存在
`UH`	cluster 中没有健康 upstream host
`UF`	upstream 连接失败
`UO`	upstream 熔断或资源溢出
`UT`	upstream 请求超时，通常对应 `504`
`URX`	重试次数耗尽
`DC`	downstream 连接终止

排障时同时看 %RESPONSE_FLAGS% 和 %RESPONSE_CODE_DETAILS%。状态码只能说明结果类型，无法准确区分路由未命中、cluster 不存在、endpoint 不健康、连接失败、超时或熔断。

xDS 配置演进

完全静态配置适合单机实验、固定拓扑和低频变更。动态环境通常按以下顺序拆分：

只变 endpoint：静态 listener、route、cluster，endpoint 通过 EDS 下发。
变 cluster：通过 CDS 下发 cluster，通常与 EDS 配合。
变 route：通过 RDS 下发 route configuration。
变 listener：通过 LDS 下发 listener 和 filter chain。
变证书：通过 SDS 下发 TLS secret。
多资源有依赖顺序：通过 ADS 在单个 gRPC stream 上聚合下发。

避免流量中断的更新原则是 make before break：

先下发新 cluster。
再下发新 endpoint。
再下发引用新 cluster 的 listener 或 route。
旧 route 不再引用旧 cluster 后，再移除旧 cluster 和 endpoint。

RDS route 更新不会等待 cluster warming。控制面必须保证 route 引用的 cluster 已经存在并完成初始化，否则会出现 NC、UH 或短暂 503。

TLS 与 mTLS 配置位置

downstream TLS 配置在 listener filter chain 的 transport_socket：

YAML

filter_chains:
- transport_socket:
    name: envoy.transport_sockets.tls
    typed_config:
      "@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.DownstreamTlsContext
      common_tls_context:
        tls_certificates:
        - certificate_chain:
            filename: /etc/envoy/certs/server.crt
          private_key:
            filename: /etc/envoy/certs/server.key
  filters:
  - name: envoy.filters.network.http_connection_manager

upstream TLS 配置在 cluster 的 transport_socket：

YAML

clusters:
- name: https_backend
  transport_socket:
    name: envoy.transport_sockets.tls
    typed_config:
      "@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.UpstreamTlsContext
      sni: api.example.com

mTLS 比单向 TLS 多出客户端证书、私钥和对端证书校验配置。证书频繁轮换时应使用 SDS，而不是频繁重启 Envoy。

排障流程

配置无法启动

先运行 validate mode：

BASH

docker compose run --rm envoy --mode validate -c /etc/envoy/envoy.yaml

检查项：

typed_config["@type"] 是否使用 v3 类型 URL。
filter 名称是否与 extension 注册名一致。
HCM 是否配置 stat_prefix。
HCM 是否且只是否配置了 route_config、rds、scoped_routes 之一。
route 指向的 cluster 名称是否存在。
cluster 的 load_assignment.cluster_name 是否与 cluster name 一致。

请求返回 404

优先看 access log：

TEXT

response_code=404 response_flags=NR response_code_details=route_not_found

检查项：

Host 或 :authority 是否匹配 virtual_hosts.domains。
route 顺序是否错误。
prefix、path、safe_regex 是否符合预期。
HCM path normalization 是否改变了匹配路径。

请求返回 503

按 RESPONSE_FLAGS 分流：

NC：route 指向的 cluster 不存在或尚未 warmed。
UH：cluster 存在，但没有健康 host。
UF：连接 upstream 失败，检查地址、端口、网络策略、TLS。
UO：触发 cluster circuit breaker。
URX：重试达到上限。

配合 Admin 查询：

BASH

curl -s http://localhost:9901/clusters
curl -s 'http://localhost:9901/stats?filter=^cluster\.backend'

请求返回 504

典型标记：

TEXT

response_flags=UT
response_code_details=upstream_per_try_timeout

检查项：

route timeout 是否过小。
retry per_try_timeout 是否小于后端 P99 延迟。
后端是否排队、慢查询、线程池耗尽。
upstream connection pool 是否存在 pending。

路由命中但后端收到错误 Host

Envoy 默认转发原始 Host 或 :authority。如果上游要求固定 Host，需要在 route 中配置 host rewrite：

YAML

route:
  cluster: backend
  host_rewrite_literal: backend.internal

如果需要改 path，使用：

YAML

route:
  cluster: backend
  prefix_rewrite: "/"

不要通过普通 header append 机制修改 :path、:authority 或 Host。这些字段需要使用 prefix_rewrite、regex_rewrite、host_rewrite_literal 等专用配置。

生产配置基线

推荐基线：

Admin 只绑定本地地址或受控管理网络。
所有 listener 显式配置 access log。
access log 包含 %RESPONSE_FLAGS%、%RESPONSE_CODE_DETAILS%、%UPSTREAM_HOST%、%UPSTREAM_CLUSTER%、%DURATION%。
route 显式配置 timeout，不要依赖默认值。
retry 必须配置 per_try_timeout 和最大重试次数。
cluster 配置 connect_timeout、circuit_breakers、outlier_detection。
对关键 upstream 配置主动健康检查。
DNS cluster 在非 IPv6 环境中配置 dns_lookup_family: V4_ONLY。
边缘代理开启 downstream TLS，服务间敏感流量使用 upstream TLS 或 mTLS。
动态配置使用 xDS 时按 CDS/EDS/LDS/RDS 依赖顺序发布。
控制面发布 route 前确认 cluster 和 endpoint 已经存在。

参考资料

Envoy v1.39.0 Life of a Request: https://www.envoyproxy.io/docs/envoy/v1.39.0/intro/life_of_a_request
Envoy Getting Started / Quick start: https://www.envoyproxy.io/docs/envoy/latest/start/quick-start/
Envoy Admin interface: https://www.envoyproxy.io/docs/envoy/latest/start/quick-start/admin.html
Envoy HTTP route matching: https://www.envoyproxy.io/docs/envoy/latest/configuration/http/http_conn_man/route_matching
Envoy xDS configuration API overview: https://www.envoyproxy.io/docs/envoy/latest/intro/arch_overview/operations/dynamic_configuration
Envoy access logging and substitution formatter: https://www.envoyproxy.io/docs/envoy/latest/configuration/observability/access_log/usage.html

Envoy 请求生命周期与静态代理配置教程#

适用范围#

核心术语#

请求处理模型#

线程与连接生命周期#

Filter Chain 执行顺序#

Listener Filter#

Transport Socket#

Network Filter#

HTTP Filter#

最小静态代理配置#

使用 Docker Compose 运行#

请求如何映射到配置#

路由配置要点#

Cluster 配置要点#

Admin 接口#

访问日志字段#

xDS 配置演进#

TLS 与 mTLS 配置位置#

排障流程#

配置无法启动#

请求返回 404#

请求返回 503#

请求返回 504#

路由命中但后端收到错误 Host#

生产配置基线#

参考资料#

Envoy 请求生命周期与静态代理配置教程

适用范围

核心术语

请求处理模型

线程与连接生命周期

Filter Chain 执行顺序

Listener Filter

Transport Socket

Network Filter

HTTP Filter

最小静态代理配置

使用 Docker Compose 运行

请求如何映射到配置

路由配置要点

Cluster 配置要点

Admin 接口

访问日志字段

xDS 配置演进

TLS 与 mTLS 配置位置

排障流程

配置无法启动

请求返回 404

请求返回 503

请求返回 504

路由命中但后端收到错误 Host

生产配置基线

参考资料
